产品详情

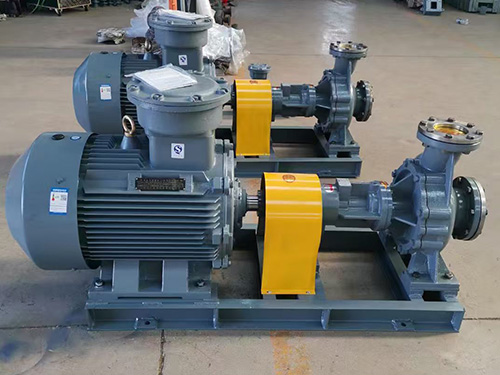

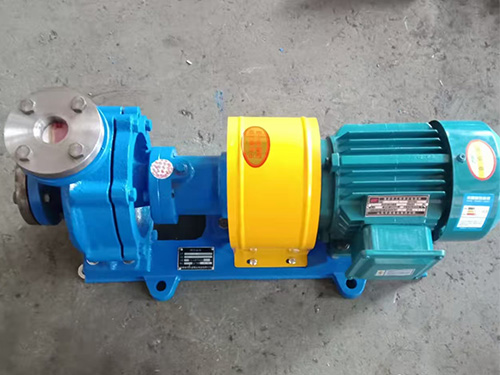

BRY导热油泵概述

该热油泵结构合理,性能优良,使用可靠。适用于输送不含固体颗粒的高温液体。其耐腐蚀程度和使用温度取决于与介质接触的主要零件的材料(分三类:1.HT200;II.ZG230-450;III.1Cr18Ni9Ti,OCr18Ni12-Mo2Ti)

BRY导热油泵适用范围

BRY导热油泵适合用于输送不含固体颗粒的弱腐蚀性液体,也可根据用户需要,过流部件选用不同材质,输送具有腐蚀性或其它特殊性能的液体。适用温度:≤350℃流量:1-270立方/小时

另外,风冷式高温热油泵还在机械工业、食品工业、医药生产、热油炉供油循环系统、热油取暖循环系统中广泛应用。风冷式高温热油泵在工业中应用是广泛,其主要适用场合有石油化工业,纺织印染工业,染料工业,木材加工,塑料橡胶加工业,食品工业,造纸印刷等行业。

BRY导热油泵结构特点

BRY导热油泵采用软填料密封,具有良好的热适应性,密封可靠无泄露。无附加冷却设备,运行费用低。性能先进效率高,体积小,噪音低,能长期稳定动作。油泵为轴向吸入,离心输送,悬臂支撑结构。

BRY导热油泵的安装顺序

1)将机组放在埋有地脚螺栓的基础上,在底座与基础之间放成对垫,作找正用。

2)松开联轴器,用水平仪分别放在泵轴和底座上,通过调整楔块垫使机组至水平,找正后,适当拧紧地脚螺栓,以防走动。

3)用混凝土灌注底座和地脚螺栓孔。

4)待混凝土干固后,检查底座和地脚螺检是否有不良或松动等现象,检查合格后应拧紧地脚螺栓,并重新检查泵的水平度。

5)校正泵轴和电机轴的同轴度,用验平尺检验时在联轴器外圆上的圆跳动不得超过0.1毫米,两联轴器平面间的间隙应保证在2-3毫米之间,通过验平尺相差90度对联轴器进行校验时另一方向的圆跳动也不得超过0.1毫米,调节时一般相对于泵来调节电机,可用平板点的垫入方法来调整联轴器的同轴度。

6)在接好管路及确定原动机转动方向后,泊头市泰邦泵阀再接上联轴器,并再校核一遍联轴器外圆的同轴度。

7)在机组实际试运转3-4小时后作较后检查,如没有不良现象则认为安装合格。

8)在安装过程中为防止杂物落入机器内,应将机组所有孔眼无均盖好。

注意:导热油泵在开启前对进出管路进行清洗时,在泵的进口段需加上过滤器,以防杂物进入泵内。

BRY导热油泵技术参数表

型号 进出口径 mm 流量 扬程M 转速 r/min 功率 效率 % 配用电机 型号
m³/h L/min 轴功率Kw 配用功率Kw
BRY20-20-125 20×20 1.5 25 22 2800 0.22 0.75 30 Y80M
BRY25-25-160 25×25 3.0 50 27 2840 0.53 1.5 30 Y90S
BRY32-32-160 32×32 6.0 100 28 2840 0.85 1.5 45 Y90S
BRY40-25-160 40×25 10 166 28 2840 1.72 2.2 50 Y90L
BRY50-32-160 50×32 7.5 125 34 2840 1.59 3.0 44 Y100L
12.5 208 30 2.02 54
15 250 29 2.16 56
BRY50-32-200 50×32 7.5 125 52.5 2900 2.82 5.5 38 Y132S
12.5 208 50 3.54 48
18 300 40 3.92 51
BRY50-32-200A 50×32 16 266 32 2900 3.35 4.0 42 Y112M
BRY50-32-250 50×32 7.5 125 82 2900 5.8 11 28 Y160M
12.5 208 80 7.2 38
18 300 70 7.8 51
BRY50-32-250A 50×32 16 266 60 2900 6.3 7.5 42 Y132S
BRY65-50-160 65×50 20 333 32 2900 3.17 5.5 55 Y132S
25 416 30 3.35 65
30 500 27 3.71 66
BRY65-40-200 65×40 15 250 48 2900 4.4 7.5 49 Y132S
25 416 50 5.7 60
30 500 48 6.3 61
BRY65-40-200A 65×40 25 416 35 2900 4.0 5.5 59 Y132S
BRY65-40-250 65×40 15 250 82 2900 9.1 15 37 Y160M
25 416 80 10.3 53
30 500 87 12.02 54
BRY65-40-250A 65×40 20 333 51 2900 5.67 7.5 49 Y132S
BRY65-40-315 65×40 15 250 127 2900 18.5 30 28 Y200L
25 416 125 21.3 40
30 500 123 23 44
BRY65-40-315A 65×40 22.5 375 100 2900 15.3 22 40 Y180M
BRY80-50-200 80×50 40 666 52 2900 7.87 15 55 Y160M
50 832 50 9.8 70
60 1000 46 10.8 71
BRY80-50-200A 80×50 45 750 40 2900 7.8 11 63 Y160M
BRY80-50-200B 80×50 40 666 32 2900 6.37 7.5 55 Y132S
BRY80-50-250 80×50 30 500 84 2900 13.2 22 52 Y180M
50 832 80 17.3 63
60 1000 72 19.2 64
BRY80-50-250A 80×50 43 716 60 2900 12.8 15 55 Y160M
BRY80-50-315 80×50 30 500 128 2900 25.5 37 41 Y200L
50 832 125 31.5 56
60 1000 123 35.3 58
BRY80-50-315A 80×50 45 750 100 2900 23.6 30 52 Y200L
BRY100-65-200 100×65 60 1000 54 2900 13.6 22 65 Y180M
100 1664 50 17.9 76
120 2000 47 19.9 77
BRY100-65-200A 100×65 94 1566 44 2900 16 22 70 Y180M
BRY100-65-200B 100×65 87 1450 38 2900 13.8 15 65 Y160M
BRY100-65-200C 100×65 80 1333 32 2900 11.8 15 59 Y160M
BRY100-65-250 100×65 60 1000 87 2900 23.4 37 60 Y200L
100 1664 80 30.3 73
120 2000 74 33.3 74
BRY100-65-250A 100×65 95 1583 72 2900 29 37 64 Y200L
BRY100-65-250B 100×65 90 1500 65 2900 26.2 30 61 Y200L
BRY100-65-250C 100×65 85 1416 50 2900 20.3 30 57 Y200L
BRY100-65-315 100×65 60 1000 133 2900 39.6 75 55 Y280S
100 1664 125 51.6 66
120 2000 118 57.5 67
BRY100-65-315A 100×65 95 1583 113 2900 45.2 55 64 Y250M
BRY100-65-315B 100×65 90 1500 100 2900 40.5 55 55 Y250M
BRY100-65-315C 100×65 82 1366 84 2900 34.8 45 54 Y225M
BRY125-100-200 125×100 120 2000 57.5 2900 39.6 45 67 Y225M
200 3328 50 51.6 81
240 4000 44.5 57.5 80
BRY125-100-200A 125×100 178 2966 40 2900 26.6 37 73 Y200L
BRY125-100-250 125×100 160 2666 76 2900 44.2 55 75 Y250M
200 3328 70 47 80
240 4000 60 50.3 78
