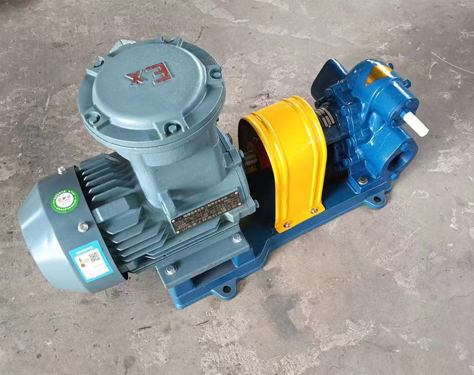

KCB系列齿轮泵是我国的传统产品,结构和设计是50年代初期引进苏联的产品,具有结构简单,实用,使用维护方便等特点。KCB系列齿轮泵均设有保护阀,当KCB齿轮油泵超载时自动打开可对电机起保护作用,但不能作为常开式溢流阀来调节泵的工作压力。
我厂生产的KCB齿轮油泵KCB–200以上规格的产品均将保护阀改为溢流阀,可在额定压力范围内任意调节泵的工作压力,不用在管路上再另行安装溢流阀等元件,起到调节和超载保护的双层功能。
KCB系列齿轮泵用三爪式弹性联轴器与电机组成油泵整机。
KCB系列齿轮泵常用于输送常温(120℃以下)、无腐蚀性、不含固体颗粒杂质和纤维的油类介质输送、加压以及作为各类机械设备稀油站中的润滑泵使用,降低泵转速可输送呈流体的高粘度稠油介质。
KCB系列齿轮泵适用于输送不含固体颗粒和纤维,无腐蚀性,温度不高于120℃,粘度为5×10-6~1.5×10-3m2/s(5-1500cSt)的润滑油或性质类似润滑油的其他液体。
●应用范围
KCB齿轮油泵在输油系统中可用作传输、增压泵;
KCB齿轮泵在燃油系统中可用作输送、加压、喷射的燃油泵;
在液压传动系统中可用作提供液压动力的液压泵;
KCB齿轮泵在工业中,均可作润滑油泵用;
●结构特
KCB系列齿轮泵主要有齿轮、轴、泵体、保护阀、轴端密封所组成。齿轮经热处理有较高的硬度和强度,与轴一同安装在可换的轴套内运转。KCB齿轮油泵内全部零件的润滑均在泵工作时利用输出介质而自动达到。
泵内有的泄油和回油槽,是齿轮在工作中承受的扭矩力小,因此轴承负荷小,磨损小,KCB齿轮油泵。
KCB齿轮泵设有保护阀作为超载保护,保护阀的全回流压力为泵额定排除压力的1.5倍,KCB齿轮油泵也可在允许排出压力范围内根据实际需要另外调整。但注意本保护阀不能作减压阀的长期工作,需要时可在管路上另行安装。
从主轴外伸端向泵看,为顺时针旋转。
KCB系列齿轮泵是通过一对参数和结构相同的渐开线齿轮的相互滚动啮合,将油箱内的低压油升至能做功的高压油的重要部件。是把发动机的机械能转换成液压能的动力装置。在其使用过程中容易出现以下故障。
1、KCB齿轮油泵内部零件磨损
油泵内部零件磨损会造成内漏。其中浮动轴套与齿轮端面之间泄漏面积大,是造成内漏的主要部位。这部分漏损量占全部内漏的50%~70%左右。磨损内漏的齿轮泵其容积效率下降,油泵输出功率低于输入功率。其损耗全部转变为热能,因此会引起油泵过热。若将结合平面压紧,因工作时浮动轴套会有少量运动而造成磨损,结果使农具提升缓慢或不能提升,这样的浮动轴套换或修理。
2、KCB齿轮油泵油封磨损,胶封老化
卸荷片的橡胶油封老化变质,失去弹性,对高压油腔和低压油腔失去了密封隔离作用,会产生高压油腔的油压往低压油腔,称为“内漏”,它降低了油泵的工作压力和流量。CB46齿轮泵它的正常工作压力为100~110kg/平方厘米,正常输油量是46L/min,标准的卸荷片橡胶油封是57×43。自紧油封是PG25×42×10的骨架式油封,它的损坏或年久失效,空气便从油封与主轴轴颈之间的缝隙或从进油口接盘与油泵壳体结合处被吸入油泵,经回油管进入油箱,在油箱中产生大量气泡。会造成油箱中的油液减少,发动机油底槽中油液增多现象,使农具提升缓慢或不能提升。换油封才可排除此故障。
3、油泵壳体的磨损
主要是浮动轴套孔的磨损。齿轮工作受压力油的作用,齿轮尖部靠近油泵壳体,磨损泵体的低压腔部分。另一种磨损是壳体内工作面成圆周似的磨损,这种磨损主要是添加的油液不净所致,所以添加没有杂质的油液。
4、机油泵供油量不足或无油压
现象:工作装置提升缓慢,提升时发抖或不能提升;油箱或油管内有气泡;提升时液压系统发出“唧、唧”声音;拖拉机刚启动时工作装置能提升,工作一段时间油温升高后,则提升缓慢或不能提升;轻负荷时能提升,重负荷时不能提升。
故障原因:
(1)液压油箱油面过低;
(2)没按季节使用液压油;
(3)进油管被脏物严重堵塞;
(4)油泵主动齿轮油封损坏,空气进入液压系统;
(5)油泵进、出油口接头或弯接头“O”形密封圈损坏,弯接头的紧固螺栓或进、出油管螺母未上紧,空气进入液压系统;
(6)油泵内漏,密封圈老化;
(7)油泵端面或主、从动齿轮轴套端面磨损或刮伤,两轴套端面不平度超差;
(8)油泵内部零件装配错误造成内漏;
(9)“左旋”装“右旋”油泵,造成冲坏骨架油封;
(10)液压油过脏。
KCB系列齿轮泵性能参数表;
型号 | 流量 Q | 转速 n r/min | 排出压力 p Mpa | 汽 蚀余量 r m | 效率 η % | 电动机 | ||
m3/h | L/min | 功率KW | 型号 | |||||
KCB-18.3 | 1.1 | 18.3 | 1400 | 1.45 | 5 | 44 | 1.5 | Y90L-4 |
2CY-1.1/1.45 | ||||||||
KCB-33.3 | 2 | 33.3 | 1420 | 1.45 | 5 | 44 | 2.2 | Y100L1-4 |
2CY-2/1.45 | ||||||||
kcb-55 | 3.3 | 55 | 1400 | 0.33 | 7 | 41 | 1.5 | Y90L-4 |
2CY-3.3/0.33 | ||||||||
KCB-83.3 | 5 | 83.3 | 1420 | 0.33 | 7 | 43 | 2.2 | Y100L1-4 |
2CY-5/0.33 | ||||||||
KCB-135 | 8 | 135 | 940 | 0.33 | 5 | 46 | 2.2 | Y112M-6 |
2CY-8/0.33 | ||||||||
KCB-200 | 12 | 200 | 1440 | 0.33 | 5 | 46 | 4 | Y112M-4 |
2CY-12/0.33 | ||||||||
KCB-300 | 18 | 300 | 960 | 0.36 | 5 | 42 | 5.5 | Y132M2-6 |
2CY-18/0.36 | ||||||||
KCB-483.3 | 29 | 483.3 | 1440 | 0.36 | 5.5 | 42 | 11 | Y160M-4 |
2CY-29/0.36 | ||||||||
KCB-633 | 38 | 633 | 970 | 0.28 | 6 | 43 | 11 | Y160L-6 |
2CY-38/0.28 | ||||||||
KCB-960 | 58 | 960 | 1470 | 0.28 | 6.5 | 43 | 18.5 | Y180M-4 |
2CY-58/0.28 | ||||||||
KCB-1200 | 72 | 1200 | 740 | 0.6 | 7 | 43 | 37 | Y280S-8 |
