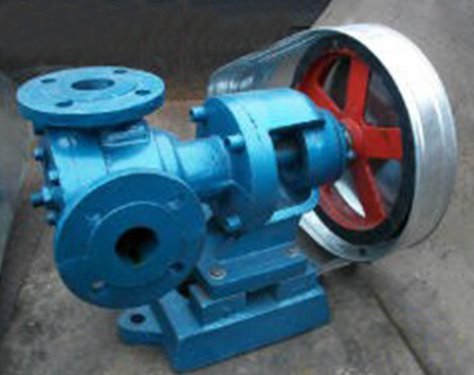

NCB高粘度泵采用内啮合原理,内外齿轮节圆紧靠一边,另一边被“月牙板’二隔开,齿轮同向转动,无困液现象,体积小,流量大,噪音低,寿命长。适用于输送各种轻质、挥发性液体,直至重质、粘稠液体。广泛应用于石油、化工、油脂、涂料等行业。
NCB高粘度泵泵的两个齿轮形状不同,齿数也不一样。其中一个为环状齿轮,能在泵体内浮动,中间一个是主动齿轮,与泵体成偏心位置。环状齿数较主动齿轮多一齿,主动齿轮带动环状齿轮一起转动,利用两齿间空间的变化来输送液体。另有一种内齿轮泵是环状齿轮较主动齿轮多两齿,在两齿轮间装有一块固定的月牙形隔板,把吸排空间明显隔开了。在排出压力和流量相同的情况下,内齿轮泵的外形尺寸较外齿轮泵小。
齿轮泵用于输送粘性较大的液体,如润滑油和燃烧油,不宜输送粘性较低的液体(例如水和汽油等),不宜输送含有颗粒杂质的液体(影响泵的使用寿命),可作为润滑系统油泵和液压系统油泵,广泛用于发动机、汽轮机、离心压缩机、机床以及其他设备。
NCB高粘度泵具有良好的使用性能,能够满足不同行业的使用需求,在使用中可能会出现的故障和缺陷,组要在平时的使用中注重日常的保养工作,在保养中需要注意的方式很多,按照的问题和原理进行良好的控制,能够充分展现的功能和寿命价值。下面介绍一下NCB高粘度泵在保养中的注意事项:
1、虽然高粘度泵有着良好的机械性能,但是也会有它本身不完善的地方,对于高粘度泵的易损件要良好的保养,按照高粘度泵的使用说明书进行规范的操作,避免不规范的操作是实现高粘度泵保养的头一步。
2、高粘度泵的放置地点很有讲究,油泵安置的地点注意防湿,如果是铸铁的高粘度泵长时期的在这种环境下很容易产生腐蚀的现象。远离酸碱等能够让高粘度泵避免腐蚀。
3、高粘度泵零件维护,高粘度泵拆卸的过程中零件都要注意保存,油泵的装配过程重要不能图省事省略步骤,每一步都是厂家经过试验而设计的,在安装时的小问题可能就是运作过程中的大问题。
4、高粘度泵在运作的过程中要其润滑性,润滑脂容易挥发,这就要求高粘度泵要经常的添加润滑脂,高粘度泵轴承的清洁也能够高粘度泵的良好运转。
NCB高粘度泵性能参数表
型号 | 进出口径 | 流量 | 压力 | 吸入真空 | 转速 | 配用电机 | 装配形式 | 重量 | 外形尺寸 | |
型号 | 功率 | |||||||||
NCB-1.2/0.3 | Gi" | 1.2 | 0.3 | 0.03 | 500 | Y90L-6 | 1.1 | W-L | 10 | 234X140X140 |
NCB-1.8/0.3 | G11/2" | 1.8 | 0.3 | 0.03 | 500 | 1.5 | W-L | 11 | 254X153X153 | |
NCB-3/0.3 | 3 | 700 | Y100L-6 | 1.5 | W-L | |||||
NCB-6/0.5 | 40 | 6 | 0.5 | 0.05 | 500 | 3 | W-L | 70 | 700X370X300 | |
NCB-8/0.5 | 8 | 570 | Y100L2-4 | 3 | W-L | |||||
NCB-12/0.5 | 50 | 12 | 0.5 | 0.05 | 690 | Y132M1-6 | 4 | W-L | 140 | 800X550X420 |
NCB-16/0.5 | 16 | 380 | Y132M2-6 | 5.5 | W-L | |||||
NCB-20/0.5 | 20 | 460 | Y132M-4 | 7.5 | W-L | |||||
NCB-12/0.7 | 80 | 12 | 0.7 | 0.05 | 220 | Y160M-6 | 7.5 | W-L | 330 | 910X780X500 |
NCB-18/0.7 | 18 | 310 | Y160L-6 | 11 | W-L | |||||
NCB-24/0.5 | 24 | 0.5 | 0.05 | 420 | Y10M-4 | 11 | W-L | |||
NCB-30/0.5 | 30 | 520 | Y160L-4 | 15 | W-L | |||||
NCB-40/0.5 | 12 | 40 | 0.5 | 0.06 | 230 | Y200L1-6 | 18.5 | W-L | 750 | 1240X1022X610 |
NCB-50/0.5 | 50 | 290 | Y200L2-6 | 22 | W-L | |||||
NCB-60/0.5 | 60 | 350 | Y200L2-6 | 22 | W-L | |||||
NCB-70/0.5 | 70 | 410 | Y225M-6 | 30 | W-L | |||||
NCB-80/0.5 | 80 | 470 | Y200L-4 | 30 | W-L | |||||
NCB-100/0.5 | 150 | 100 | 0.5 | 0.06 | 320 | Y280S-6 | 45 | W-L | ||
NCB-120/0.5 | 120 | 380 | Y280M-6 | 55 | W-L | |||||
NCB-150/0.5 | 150 | 480 | Y280S-4 | 75 | W-L |
