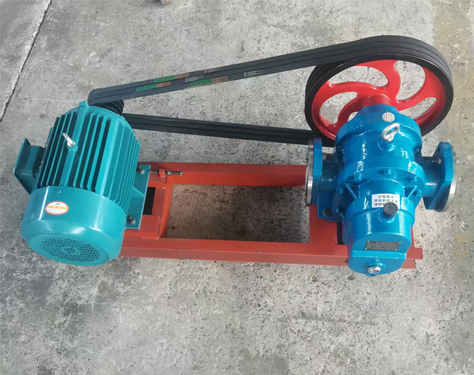

LC皮带传动罗茨泵是一种旋转式变容真空泵。LC皮带传动罗茨泵是由罗茨鼓风机演变而来的。根据罗茨真空泵工作范围的不同,又分为直排大气的低真空罗茨泵;中真空罗茨泵(又称机械增压泵)和高真空多级罗茨泵。
LC皮带传动罗茨泵是在LC型泵的基础上,解决输送沥青及冷凝油改制而成的,在泵壳外表或端盖加保温层,利用蒸汽或导热油循环对泵的工作室进行保温,从而对泵的连续工作和间歇工作,提供方便和良好的条件。
LC皮带传动罗茨泵由泵体、泵盖、轴、齿轮、转子、填料、压盖等部件组成,该罗茨油泵有皮带传动和齿轮减速机驱动两种形式,可以正反转,轴两端处装有骨架耐油密封,中间装有回油装置,以防进气或漏油。
LC皮带传动罗茨泵的低转数、、体积小、流量大、消耗功率小、自吸、不用引油、使用方便等特点。可广泛用于输送石油及石油产品(汽油可换铜泵叶)和工厂输送各种油类和液体,如原油、油漆、润滑油、玻璃胶、油脂酸、牙膏和淡碱性(肥皂加工)液体等;食品加工可输送各种液体,如豆浆、酵母、糖稀等,装卸各种油槽车及油轮等、、使用方便、可以正反转工作。
一般来说,LC皮带传动罗茨泵具有以下特点:
在较宽的压强范围内有较大的抽速;
起动快,能立即工作;
对被抽气体中含有的灰尘和水蒸气不敏感;
转子不必润滑,泵腔内无油;
振动小,转子动平衡条件较好,没有排气阀;
驱动功率小,机械摩擦损失小;
结构紧凑,占地面积小;
运转维护费用低。
因此,罗茨泵在冶金、石油化工、造纸、食品、电子工业部门广泛的应用。
罗茨泵的传动方式分为减速机传动(皮带传动)和直连传动两种。
LC皮带传动罗茨泵技术参数:
型号 | 流量 m3/h | 工作 压力 mpa | 进出 口径 mm | 允许吸 上高度 ?m | 传动形式 | 配用功率 | 功率 KW | 泵效率 % | 选数 r/min | 介质 温度 ≤°C | 重量 kg | 应用范围 | |||||
减速器 型号 | 三角带 代号 | 电动机型号 | |||||||||||||||
LCX-10/0.6 | 10 | 0.6 | 40 | 6 | ZD14 | A1778 |
| 3.0 | 62 | 400 | 140 | 167 | 柴油、 机油、 甘油、 石油、 牙膏、 食用油、稠油等、 | ||||
LC-18/0.6 | 18 | 0.6 | 50 | 6 | ZD14 | A1778 |
| 5.5 | 62 | 400 | 140 | ||||||
| 4.0 | 62 | 140 | 219 | |||||||||||||
LC-38/0.6 | 38 | 0.6 | 65 | 6 | ZD14 | B2350 |
| 7.5 | 65 | 400 | 140 | 269 | |||||
LC-50/0.6 | 50 | 0.6 | 100 | 6 | ZL200 |
| 15 | 70 | 445 | 140 | 1160 | ||||||
LC-80/0.6 | 80 | 0.6 | 200 | 6 | ZL200 |
| 30 | 70 | 209 | 140140 | |||||||
LCQT-100/0.6 | 100 | 0.6 | 200 | 6 | ZL23.1 |
| 37 | 73 | 254 | 140 | |||||||
LCQT-10/0.6 | 10 | 0.6 | 40 | 6 | ZD14 | B2350 |
| 3.0 | 62 | 400 | 140 | 167 | 气油、 容剂油、 煤油等、 | ||||
LCQT-18/0.6 | 18 | 0.6 | 50 | 6 | ZD14 | A1778 |
| 5.5 | 60 | 400 | 140 | 219 | |||||
| 4.0 | 62 | 140 | ||||||||||||||
LCQT-38/0.6 | 38 | 0.6 | 65 | 6 | ZD14 | A1778 |
| 7.5 | 65 | 400 | 140 | 269 | |||||
LCQT-50/0.6 | 50 | 0.6 | 100 | 6 | ZL200 |
| 18.5 | 70 | 445 | 140 | 1160 | ||||||
LCQT-80/0.6 | 80 | 0.6 | 200 | 6 | ZL23.1 |
| 30 | 70 | 209 | 140 | ? | ||||||
LCQT-100/0.6 | 100 | 0.6 | 200 | 6 | ZL23.1 |
| 37 | 73 | 254 | 140 | |||||||
LCXW-10/0.6 | 10 | 0.6 | 40 | 6 | ZD14 | A1778 |
| 3.0 | 62 | 400 | 140 | 167 | 沥青、 冷凝油、 稠油等、 | ||||
LCXW-18/0.6 | 18 | 0.6 | 50 | 6 | ZD14 | A1778 |
| 5.5 | 62 | 400 | 140 | 219 | |||||
| 4.0 | 62 | 140 | ||||||||||||||
LCXW-38/0.6 | 38 | 0.6 | 65 | 6 | ZD14 | B2350 |
| 7.5 | 65 | 400 | 169 | ||||||
LCXW-50/0.6 | 50 | 0.6 | 100 | 6 | ZL200 |
| 18.5 | 70 | 445 | 140 | 1160 | ||||||
LCXW-80/0.60 | 80 | 0.6 | 200 | 6 | ZL23.1 |
| 30 | 70 | 209 | 140 | |||||||
LCXW-100/0.6 | 100 | 0.6 | 200 | 6 | ZL23.1 |
| 37 | 73 | 254 | 140 |
