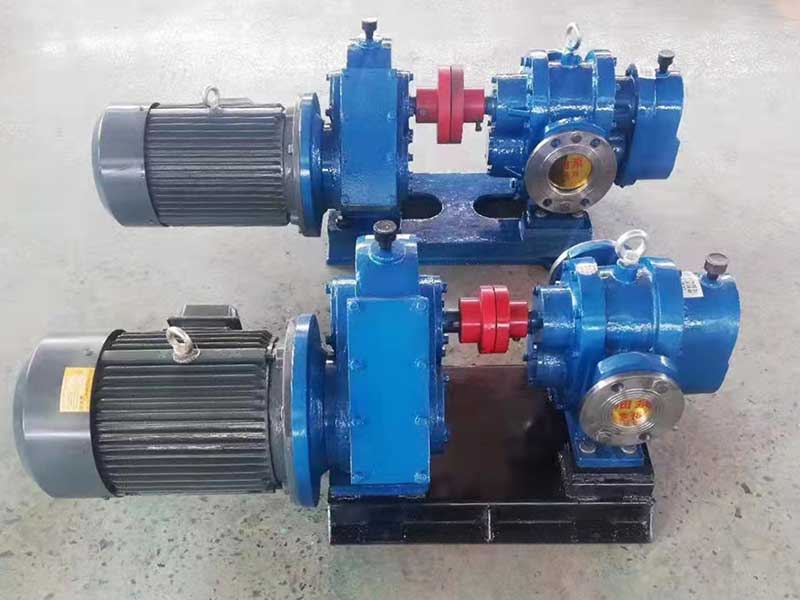

LC罗茨泵,分皮带传动和齿轮减速器驱动两种形式,此泵具有:低转数、、体积小、流量大、消耗功率小、自吸、不用引油、使用方便等特点。可广泛用于输送石油及石油产品(汽油可换铜泵叶)和工厂输送各种油类和液体。如原油、油漆、润滑油、玻璃胶、油脂酸、牙膏和淡碱性(肥皂加工)液体等;食品加工可输送各种液体,如豆浆、酵母、糖稀等。装卸各种油槽车及油轮等、、使用方便,可以正反转工作。
LCW罗茨泵解决输送沥青及冷凝油改制而成的,在泵壳外表或端盖加保温层,利用蒸汽或导热油循环对泵的工作室进行保温,从而对泵的连续工作和间歇工。
结构特点:
本系列泵由泵体、泵盖、轴、齿轮、转子、填料、压盖等部件组成,该泵有带传动和齿轮减速机驱动两种形式,可以反转作用,轴两端处装有骨架耐油密封,中间装有回油装置,以防进气或漏油。
LC罗茨泵要用于石油.化工.冶金.矿山.电站等职业油类介质的转输.增压.燃油喷发等以及大型机械设备中稀油循环中,在各类机械设备中均可做光滑泵运用.
LC罗茨泵的关键零件是转子,而转子的关键是它的型线。通常使用的转子型线有圆弧齿形、渐开线齿形和摆线齿型等。近年来由东北大学提出的“圆弧→渐开线→摆线”型转子型线气阻大,了泵在低压下的性能,提高了泵的抽气效率,较广泛的应用。相信今后还会出现新好的罗茨泵转子型线,使罗茨泵的工作性能进一步提高。转子横截面的外轮廓线即为转子的型线。
电机过热是罗茨泵在作业进程中常呈现的疑问,详细的剖析检测如下:
1.运用范围(流量.扬程)齿轮油泵描绘需求按系列型谱选适宜的电机;
2.介质比重齿轮油泵装备电机装备适宜的大江齿轮油泵用电机;
3.填料压盖压的太紧或机械密封绷簧调的太紧从头调整压盖或机械密封的绷簧紧缩量;
4.罗茨泵安装质量差,有冲突处或电机与泵轴不同心查看安装质量,扫除安装毛病能够对于上述条件,逐一做剖析,找出电机过热的真实缘由,在按照相应的毛病,修理处置。
LC罗茨泵技术参数:
型号 | 流量 m3/h | 工作 压力 mpa | 进出 口径 mm | 允许吸 上高度 ?m | 传动形式 | 配用功率 | 功率 KW | 泵效率 % | 选数 r/min | 介质 温度 ≤°C | 重量 kg | 应用范围 | |||||
减速器 型号 | 三角带 代号 | 电动机型号 | |||||||||||||||
LCX-10/0.6 | 10 | 0.6 | 40 | 6 | ZD14 | A1778 |
| 3.0 | 62 | 400 | 140 | 167 | 柴油、 机油、 甘油、 石油、 牙膏、 食用油、稠油等、 | ||||
LC-18/0.6 | 18 | 0.6 | 50 | 6 | ZD14 | A1778 |
| 5.5 | 62 | 400 | 140 | ||||||
| 4.0 | 62 | 140 | 219 | |||||||||||||
LC-38/0.6 | 38 | 0.6 | 65 | 6 | ZD14 | B2350 |
| 7.5 | 65 | 400 | 140 | 269 | |||||
LC-50/0.6 | 50 | 0.6 | 100 | 6 | ZL200 |
| 15 | 70 | 445 | 140 | 1160 | ||||||
LC-80/0.6 | 80 | 0.6 | 200 | 6 | ZL200 |
| 30 | 70 | 209 | 140140 | |||||||
LCQT-100/0.6 | 100 | 0.6 | 200 | 6 | ZL23.1 |
| 37 | 73 | 254 | 140 | |||||||
LCQT-10/0.6 | 10 | 0.6 | 40 | 6 | ZD14 | B2350 |
| 3.0 | 62 | 400 | 140 | 167 | 气油、 容剂油、 煤油等、 | ||||
LCQT-18/0.6 | 18 | 0.6 | 50 | 6 | ZD14 | A1778 |
| 5.5 | 60 | 400 | 140 | 219 | |||||
| 4.0 | 62 | 140 | ||||||||||||||
LCQT-38/0.6 | 38 | 0.6 | 65 | 6 | ZD14 | A1778 |
| 7.5 | 65 | 400 | 140 | 269 | |||||
LCQT-50/0.6 | 50 | 0.6 | 100 | 6 | ZL200 |
| 18.5 | 70 | 445 | 140 | 1160 | ||||||
LCQT-80/0.6 | 80 | 0.6 | 200 | 6 | ZL23.1 |
| 30 | 70 | 209 | 140 | ? | ||||||
LCQT-100/0.6 | 100 | 0.6 | 200 | 6 | ZL23.1 |
| 37 | 73 | 254 | 140 | |||||||
LCXW-10/0.6 | 10 | 0.6 | 40 | 6 | ZD14 | A1778 |
| 3.0 | 62 | 400 | 140 | 167 | 沥青、 冷凝油、 稠油等、 | ||||
LCXW-18/0.6 | 18 | 0.6 | 50 | 6 | ZD14 | A1778 |
| 5.5 | 62 | 400 | 140 | 219 | |||||
| 4.0 | 62 | 140 | ||||||||||||||
LCXW-38/0.6 | 38 | 0.6 | 65 | 6 | ZD14 | B2350 |
| 7.5 | 65 | 400 | 169 | ||||||
LCXW-50/0.6 | 50 | 0.6 | 100 | 6 | ZL200 |
| 18.5 | 70 | 445 | 140 | 1160 | ||||||
LCXW-80/0.60 | 80 | 0.6 | 200 | 6 | ZL23.1 |
| 30 | 70 | 209 | 140 | |||||||
LCXW-100/0.6 | 100 | 0.6 | 200 | 6 | ZL23.1 |
| 37 | 73 | 254 | 140 |
