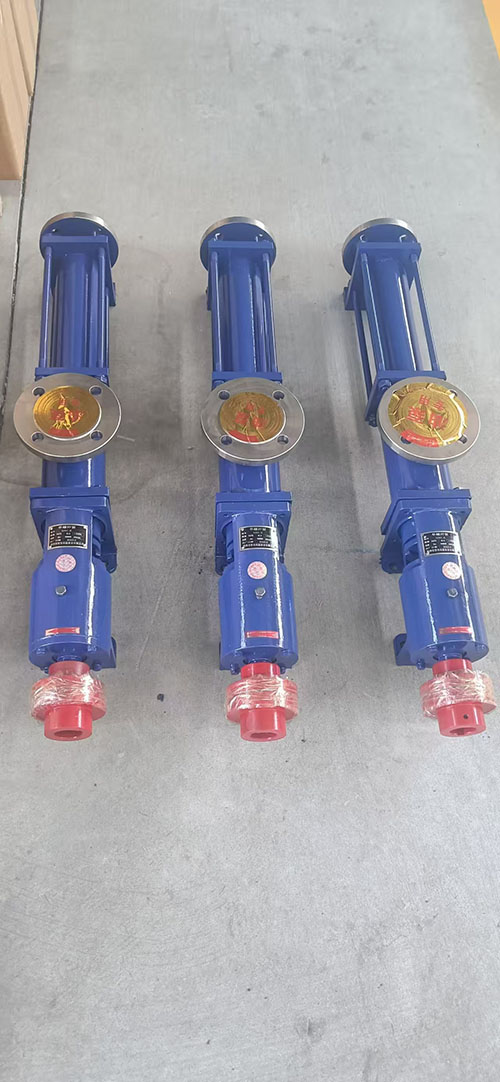

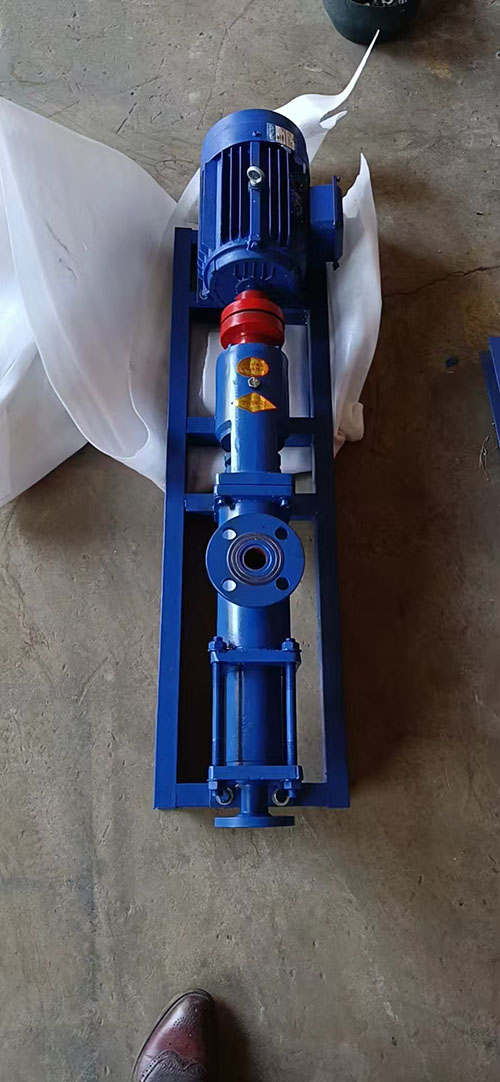

单螺杆泵

单螺杆泵是一种内啮合的密闭式螺杆泵，属于转子式容积泵。

结构组成：

转子：通常是一根具有单头或多头螺旋的金属杆，表面经过加工和高处理，在定子内作行星运动。

定子：一个具有双头内螺旋的空心弹性体衬套，固定在泵壳内，其材料根据输送介质性质选择，常见的有橡胶、丁腈橡胶等。

泵壳与吸入室、压出室：泵壳用于容纳和支撑内部组件，吸入室连接管道，压出室连接出口管道。

万向节与传动轴：万向节将驱动轴的纯旋转运动转换为转子所需的复合运动，传动轴则负责传递动力。

轴封系统：防止泵内介质沿传动轴泄漏到外部，常见的密封形式有填料密封和机械密封。

驱动系统：通常为电机，通过联轴器与泵的传动轴连接，为泵的运行提供动力。

工作原理：当输入轴通过万向节驱动转子绕定子中心作行星回转时，定子 - 转子副连续地啮合形成密封腔，这些密封腔容积不变地作匀速轴向运动，把输送介质从吸入端经定子 - 转子副输送至压出端。

性能特点：

适应性强：能输送高粘度介质，还可输送含有颗粒或纤维的介质，颗粒直径可达 30mm，纤维长可达 350mm，固体物含量可达 40%，细微粉末状固体物含量可达 60% 。

流量平稳：流量与泵的转速成正比，压力脉动小，低转速时明显。

自吸能力高：能够在较短时间内建立起足够的真空度，实现吸入。

变量调节性好：具有良好的变量调节性，可通过改变转速来调节流量。

安装灵活：泵的安装位置可以任意倾斜。

结构简单：体积小，重量轻，噪声低，结构简单，维修方便。

应用：广泛应用于环境保护、船舶工业、石油工业、医药、日化、酿造业、建筑工业、采矿工业、化学工业、印刷、造纸工业等。

选型注意事项：选用泵的规格需根据被输送液体的性质、流量、压力来决定，泵的转速则由输送液体的粘度和腐蚀性等主要参数来选择，同时要考虑输送介质的温度等因素，使泵运行。
